產品說明

40W直流電機,12V|24V直流馬達

40W	DC系列 ——————————
	DC	12V	24V
		90V	220V

產品名稱	微型直流減速電機 微型直流減速馬達	功率	40W	電壓	直流12V|24V|90V
12V電機	4D40-12GN-18S	24V電機	4D40-24GN-18S	減速箱	4GN50K
轉速	1800r/min	減速比	1:3～1:180	輸出轉速	10～600r/min

產品特點：
1、體積小，節省空間，安裝方便；
2、外殼采用鋁合金材質，外觀精美；
3、減速箱為斜齒結構，噪音低，壽命長；
4、調速范圍廣，90～1800r/min可調；
5、品種豐富，功率齊全，6W～300W，可正反轉。

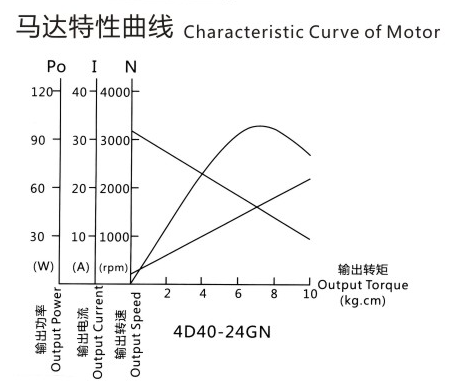

馬達性能參數    Motor performance   parameters

型號 Model	電壓 Voltage	功率 Power	空載參數 No-load Parameters		負載參數 Load Parameters			電刷壽命 Brush Life	馬達重量 Motor Weight	備注 Remarks
			轉速 Speed	電流 Current	轉速 Speed	力矩 Torque	電流 Current
	V	W	RPM	A	RPM	kg.cm	A	H	kg
4D40-12□	12	40	3100	2.0	2800	1.4	5.2	2000	1.8
4D40-24□	24	40	3100	0.8	3000	1.3	2.1	2000	1.8
4D40-90□	90	40	3200	0.3	3000	1.3	0.7	2000	1.8

減速箱允許力矩    Allowable   Torque on  Gearbox
齒輪箱形式   Model  of Gearbox ：4GN□k

型號 Model	減速比		3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60
2D06 -24□ 2D10 -24□	輸出軸轉速 utput Shaft Spe	r/min	1033	861	620	517	413	344	310	248	207	172	155	124	103	86	78	62	52
	允許力矩 Allowable   Torque	N.m	0.3	0.36	0.5	0.6	0.75	0.9	1	1.25	1.5	1.8	2.00	2.25	2.7	3.24	3.6	4.5	4.88
		kgf.cm	3.06	3.67	5.09	6.1	7.64	9.17	10.2	12.73	15.28	18.33	0.36	22.95	27.54	33.04	36.71	45.9	49.8

型號 Model	減速比		75	90	100	120	150	180	200
2D06 -24□ 2D10 -24□	輸出軸轉速 utput Shaft Spe	r/min	43	36	32	27	21	18	16
	允許力矩 Allowable   Torque	N.m	6.1	7.32	7.84	7.84	7.84	7.84	7.84
		kgf.cm	62.24	74.69	80	80	80	80	80
