- 產品名稱：300W直流電機,12V|24V直流馬達
產品類別：6W～300W小型直流減速電機
產品簡介：300W直流電機 產品特點： 1、體積小，節省空間，安裝方便； 2、外殼采用鋁合金材質，外觀精美； 3、減速箱為斜齒結構，噪音低，壽命長； 4、調速范圍廣，90～1800r/min可調； 5、品種豐富
產品說明
300W直流電機,12V|24V直流馬達:
| 300W | K系列 K series | |||
| 單相 | 110v | 三相 | 220v | |
| Single-phase | 220v | Three-phase | 380v | |
馬達說明：
| 產品名稱 |
微型直流減速電機 微型直流減速馬達 |
功率 | 300W | 電壓 | 直流12V|24V|90V |
| 12V電機 |
5D300-12GN-18S 5D300-12GU-18S 6D300-12GN-18S |
24V電機 |
5D300-24GN-18S 5D300-24GU-18S 6D300-24GN-18S |
減速箱 | 5GN60K/5GU60K/6GN60K |
| 轉速 | 1800/3000r/min | 減速比 | 1:3～1:180 | 輸出轉速 | 10～600r/min |
產品特點：
1、體積小，節省空間，安裝方便；
2、外殼采用鋁合金材質，外觀精美；
3、減速箱為斜齒結構，噪音低，壽命長；
4、調速范圍廣，90～1800r/min可調；
5、品種豐富，功率齊全，6W～300W，可正反轉。

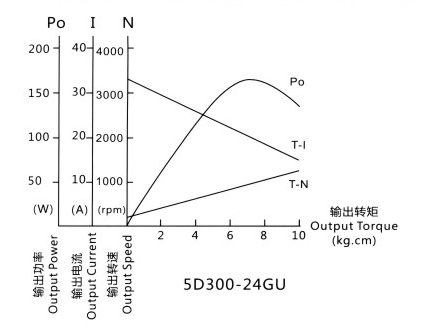

馬達性能參數 Motor performance parameters
| 型號Model |
電壓 Voltage |
功率 Power |
空載參數 No-load Parameters |
負載參數 Load Parameters |
電刷壽命 Brush Life |
馬達重量 Motor Weight |
備注 Remarks |
|||
|
轉速 Speed |
電流 Current |
轉速 Speed |
力矩 Torque |
電流 Current |
||||||
| V | W | RPM | A | RPM | kg.cm | A | H | kg | ||
| 5D90-12□ | 12 | 300 | 3400 | 3 | 3000 | 7.9 | 16 | 2000 | 3.2 | |
| 5D90-24□ | 24 | 300 | 3300 | 1.2 | 3000 | 7.9 | 4.2 | 2000 | 3.2 | |
| 5D90-90□ | 90 | 300 | 3300 | 0.9 | 3000 | 7.9 | 2.2 | 2000 | 3.2 | |
減速箱允許力矩 Allowable Torque on Gearbox
|
型號 Mode |
減速比 Reduction Ratio |
3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | |
| 5D300-24□ |
輸出軸轉速 Output Shaft Speed |
r/min | 1100 | 916 | 660 | 550 | 440 | 366 | 330 | 264 | 220 | 183 | 165 | 132 | 110 | 91 | 82 | 66 | 55 |
|
允許力矩 Allowable Torque |
N.m | 0.64 | 0.76 | 1.05 | 1.27 | 1.58 | 1.9 | 1.9 | 2.38 | 2.85 | 3.42 | 3.44 | 4.3 | 5.16 | 6.19 | 6.88 | 8.6 | 10.31 | |
| kgf.cm | 6.53 | 7.75 | 10.76 | 12.92 | 16.12 | 19.37 | 19.4 | 24.25 | 29.1 | 34.92 | 35.08 | 43.85 | 52.62 | 63.15 | 70.16 | 87.7 | 105.24 |
|
型號 Model |
減速比 Reduction Ratio |
75 | 90 | 100 | 120 | 150 | 180 | 200 | |
| 5D300-24□ |
輸出軸轉速 Output Shaft Speed |
r/min | 44 | 36 | 33 | 27 | 22 | 18 | 16 |
|
允許力矩 Allowable Torque |
N.m | 12.89 | 13.83 | 15.37 | 18.44 | 19.6 | 19.6 | 19.6 | |
| kgf.cm | 131.56 | 141.12 | 156.8 | 188.17 | 200 | 200 | 200 |
