蝸輪減速機當前位置：網站首頁 > 所有電機 > 蝸輪減速機 >
  • 產品名稱：SWL蝸輪絲桿升降機外形尺寸

    產品類別：蝸輪減速機

    產品簡介：SWL蝸輪絲桿升降機 外形尺寸 Size and shape ◎ 1型結構型式 The 1 type of structure 型號 s1 s2 s3 A B M N H h h1 d(k6) d1 鍵GB1096 L L1 L2 D D1 D2 D3 D4 D5 A1 A2 A3 B1 B2 F WSL1 行程+20 行程+80 110 120 105 95 85 84 40 10

    在線詢價

產品說明


SWL蝸輪絲桿升降機

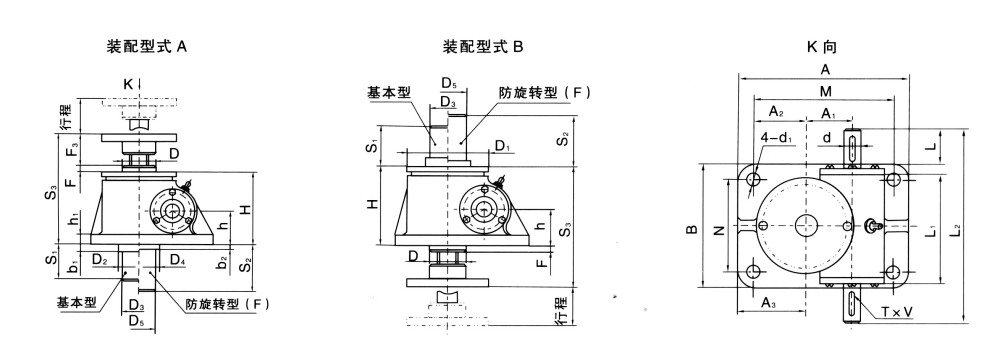

外形尺寸   Size and shape
◎ 1型結構型式   The  1 type of  structure

型號 s1 s2 s3 A B M N H h h1 d(k6) d1 鍵GB1096 L L1 L2 D D1 D2 D3 D4 D5 A1 A2 A3 B1 B2 F
WSL1 行程+20 行程+80 110 120 105 95 85 84 40 10 14 9 5*5*25 28 105 161 - 80 - - - - 31.2 34.5 47.2 - - -
SWL2.5 行程+110 150.5 165 120 135 90 97 45 12 16 14 5*5*32 - 110.5 190 48 98 70 45 98 60 45.2 50 65 20 20 8.5
SWL5 行程+110 193 212 155 168 114 130 61.5 18 20 17 6*6*45 - 132 228 65 122 80 60 110 70 56.2 58 80 25 18 12
SWL10 行程+150 230 235 200 190 155 150 70 16 25 21 8*7*45 42 172 280 80 150 100 76 130 95 66.8 63.5 86 17 18 6.5
SWL15
SWL20 行程+190 262 295 215 240 160 176 87 20 28 28 8*7*45 42 213.5 322 100 185 120 83 170 108 72.5 95 122.5 35 31 6
SWL25 行程+205 317 350 260 280 190 217 102 25 32 35 10*8*50 58 221 355 130 205 150 114 200 133 97 95 130 30 40 8
SWL35 行程+250 350 430 280 360 210 240 115 30 38 35 10*8*70 80 265 430 150 260 180 121 210 139 120 135 170 35 40 10
SWL50 行程+285 416 475 500 385 406 280 121 32 38 45 10*8*90 105 310 558 170 300 220 145 260 170 135 80 125 45 50 16

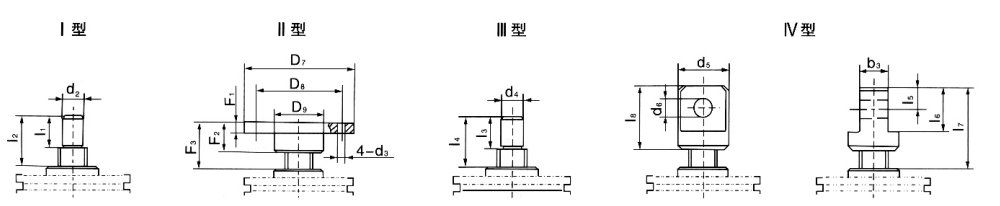

◎ 絲桿頭部型式    Screw head  type

型號 絲桿頭部型式
Ⅰ Ⅱ Ⅲ Ⅳ Ⅳ
d2(k6) L1 L2 D7 D8 D9 d3 F1 F2 F3 d4 L3 L4 d5 d6(H8) b3 L5 L6 L7 L8
SWL1 20 20 30 80 65 40 10 8 25 30 M20*1.5g 15 30 45 20 25 20 45 70 65
SWL2.5 20 30 45 98 75 40 14 12 30 45 M22*1.5-6g 30 45 50 25 30 25 50 85 70
SWL5 25 40 51 122 85 50 17 18 40 51 M30*2-6g 39 51 65 35 42 37.5 75 117 105
SWL10 40 50 73.5 150 105 65 21 20 50 73.5 M42*2-6g 50 73.5 90 50 60 50 100 153.5 130
SWL5
SWL20 50 60 80 185 140 90 26 20 60 80 M48*2-6g 60 80 110 60 75 60 120 170 150
SWL25 70 63 92 205 155 100 27 25 63 92 M70*3-6g 63 92 130 70 90 70 140 204 175
SWL35 80 80 100 260 200 130 33 30 80 100 M80*3-6g 80 100 150 80 105 80 160 240 220
SWL50 95 90 120 300 225 150 39 35 90 120 M95*3-6g 90 120 180 80 120 80 160 270 240
