UDL系列行星錐盤無級變速器
UDL series planrtaty cone-disl stepless speed varlator

簡介Brief inreoduction
UDL系列行星錐盤無級變速器的設計，融合了國內外先進技術。產品有以下特點：
1、調速精度高，達0.5-1轉
2、雙速范圍大，輸出速比可在1：4至1：7之間任意變化
3、強度高，壽命長
4、調速方便
5、可連續工作運轉，且可正反方向運轉，運轉平穩，性能穩定，噪音低
6、全密封，對環境要求低
7、結構緊湊，體積小
8、采用優質鋁合金壓鑄成型，外形美觀，重量輕，永不生銹
9、適應性好，UDL系列行星錐盤無級變速器可與各種減速機結合，實現低速無級變速，UDL系列行星錐盤無級變速器可廣泛應用于食品、陶瓷、包裝、化工、制業、塑料、造紙、機床、交通以及各種需調速的自動生產線、輸出線、裝配流水線、是您機器上理想的伙伴。

產品參數說明：
型號 功率 I n2 rpm M2 N.m
UDL0.18 0.18KW 1.6～8.2 880～170 1.5～3
UDL0.37 0.37KW 1.4～7 1000～200 3～6
UDL0.55 0.55KW 1.4～7 1000～200 4～8
UDL0.75 0.75KW 1.4～7 1000～200 6～12
UDL1.1 1.1KW 1.4～7 1000～200 9～18
UD1.5 1.5KW 1.4～7 1000～200 12～24
UD2.2 2.2KW 1.4～7 1000～200 18～36
UD3.0 3.0KW 1.4～7 1000～200 24～48
UD4.0 4.0KW 1.4～7 1000～200 32～64
UD5.5 5.5KW 1.4～7 1000～200 45～90
UD7.5 7.5KW 1.4～7 1000～200 59～118


型號說明 Model & make

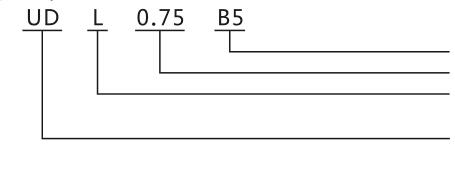

1、基本型 basic model


安裝方式代號
配用電機功率
鋁合金機殼，不標注時為鑄鐵機殼

行星錐盤無級變速器代號

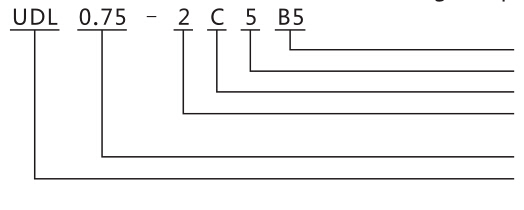

2、基本型與齒輪減速器組合 combination of gear speed reducer and basic model

安裝方式代號
齒輪減速器速比
齒輪減速器代號
二級齒輪減速器，不標注時為一級齒輪減速器

配用電機功率
鋁合金機殼行星錐盤無級變速器代號

結構原理 Stucture & principle
    無級變速器基本上由以下部件組成；由蝶形彈簧壓緊的太陽輪（11），并與輸入軸聯接，固定環盤（7）被固定安裝在變速器機殼體中，多個沿圓周方向均布的行星錐盤（8）的內邊由太陽輪（11）夾緊，外邊在固定環盤（7）與調速凸輪（2）之間的間隙中契緊，支承各個錐盤軸心的滑塊（13）被安裝在與輸出軸（1）聯接行星架（12）的徑向均布槽內。隨著與太陽輪（11）聯接在一起的輸入軸轉動，使各個行星錐盤（8）繞本身中心作旋轉運動的同時也使整個行星錐盤組的軸心相對于機體作公轉運動。正是這種公轉運動被行星架（12）提取，并傳遞到與之相聯的輸出軸（1）即為輸出軸速。速度的調節是靠運動調速手輪（6）來實現。運動手輪時，與之相連的螺桿通過拔銷（4）帶動調速凸輪（2）產生周向位移。這種周向位移在固定安裝的固定凸輪（3）端面上的凸輪齒和調速凸輪（2）端面上的凸輪齒的作用下，通過鋼球（14）轉化為調速凸輪（2）的軸向位移使得固定凸（3）與調速凸輪（2）之間的間隙變大或變小，其結果是行星錐盤（8）組的軸心沿著行星加（12）的徑向均布槽隨著向外或內作徑向偏移，從而使動化來實現變速的，扭矩的傳速是依靠太陽輪（11）與行星錐盤（8）、與行星錐盤（8）與固定環盤（7）之間摩擦來傳速的。特定的變速機油可使各摩擦副產生很好的牽引力。

基本型與齒輪減速器組合性能參數
The basic type and gear reducer combination performance parameters
  型號 Model i N2/r/min M2N . M
0.18KW
4P
n1=1400r/min		 UDL0.18-C 2.5 352～68 3.5～7.4
3.3 266～51.5 4.7～10
5 176～34 7～15
UDL0.18-2C 8 110～21 10～20
11 80～15.5 14～28
13.3 66～13 17～34
16.6 53～10 21～42
20 44～8.5 25～50
0.37KW
4P
n1=1400r/min		 UDL0.37-C 2.5 400～80 7.3～15
3.3 300～60 9.5～30
5 200～40 15～30
UDL0.37-2C 8 125～25 20～40
11 90～18 28～56
13.3 75～15 34～68
16.6 60～12 42～84
20 50～10 53～106
0.75KW
4P
n1=1400r/min		 UDL0.75-C 2.5 400～80 15～29
3.3 300～60 19～38
5 200～40 30～60
UDL0.75-2C 8 125～25 40～80
11 90～18 54～108
13.3 75～15 68～136
16.6 60～12 84～168
20 50～10 96～140

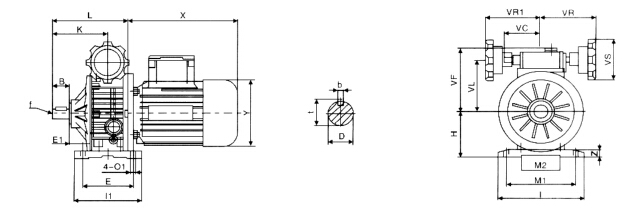

基本型外形及安裝尺寸
The basic outline and mounting dimensions

B3型 Model

  B D(jb) E E1 H I I1 K L M1 M2 O1 VC VF VE VR VR1 VS b f t x y z
UDL0.18B3 23 11 105 17.5 80 145 120 87.5 135.5 110 71 9 71 111 78 110 110 85 4  -- 12.5 200 120 10
UDL0.37B3 30 14 104 20 93 149 125 104 140 120 96 9 71 123 90 110 110 85 5 M6 16 227 141 10
UDL0.75B3 40 19 125 26 113 190 150 125.5 179 160 135 11 79 140 107 120 120 110 6 M6 21.5 268 160 15
UD1.1B3 40 24 105 34.5 100 207 130 136 187 160 115 13  -- 124 102 150  -- 110 8 M8 27 265 195 15
UD1.5B3 50 24 115 53.5 123 241 150 165 238 190 143 13  -- 144 122 150  -- 110 8 M8 27 290 195 18
UD2.2B3 60 30 230 25 150 300 270 191 268 245 190 14  -- 188 150 160  -- 110 8 M8 33 320 215 25
UD3.0B3 60 30 230 25 150 300 270 191 268 245 190 14  -- 188 150 160  -- 110 8 M8 33 320 215 25
UD4.0B3 60 30 230 25 150 300 270 191 268 245 190 14   -- 188 150 160  -- 110 8 M8 33 340 240 25
UD5.5B3 70 35 250 33 200 365 290 201 319 315 245 18   --   -- 192 194  -- 110 10 M10 38 395 275 30
UD7.5B3 70 35 250 33 200 365 290 201 319 315 245 18    --   -- 192 194 -- 110 10 M10 38 435 275 30

B5型 Model

1 B D(jb) E G G3 H I M M1 N D D1 P T K VC VF VL VR VR1 VS b f t x y
UDL0.18B5 23 11 50 112.5 64.5 70 72 115 60 95 9 M6 140 3.5 46 71 111 78 110 110 85 4 - 12.5 200 120
UDL0.37B5 30 14 40 110 74 80 90 130 77 110 9 M8 160 3.5 53 71 123 90 110 110 85 5 M6 16 227 141
UDL0.75B5 40 19 58 139 85.5 100 98 165 84 130 11 M8 200 3.5 60 79 140 107 120 120 110 6 M6 21.5 268 160
UD1.1B5 40 24 - 147 95 98 207 165 - 130 11 - 200 3.5 - - 124 102 150 - 110 8 M8 27 265 195
UD1.5B5 50 24 - 188 115 126 241 165 - 130 11 - 200 3.5 - - 144 122 150 - 110 8 M8 27 290 195
UD2.2B5 60 30 - 208 131 150 270 265 - 230 15 - 300 4 - - 188 150 160 - 110 8 M8 33 320 215
UD3.0B5 60 30 - 208 131 150 270 265 - 230 15 - 300 4 - - 188 150 160 - 110 8 M8 33 320 215
UD4.0B5 60 30 - 208 131 150 270 265 - 230 15 - 300 4 - - 188 150 160 - 110 8 M8 33 340 240
UD5.5B5 70 35 - 244 131 200 - 300 - 250 19 - 350 5 - - - 192 194 - 110 10 M10 38 396 275
UD7.5B5 70 35 - 244 131 200 - 300 - 250 19 - 350 5 - - - 192 194 - 110 10 M10 38 435 275
