CHD|CVD|CHM|CVM齒輪減速機當前位置:網站首頁 > 所有電機 > 減速電機 > CHD|CVD|CHM|CVM齒輪減速機 >

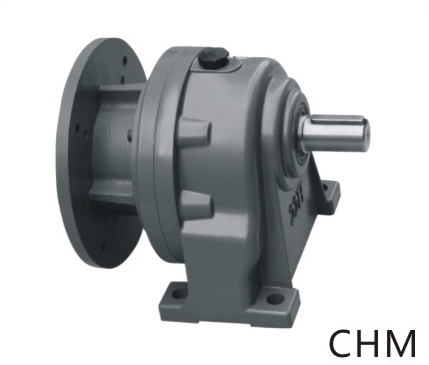

  • 產品名稱:CHM臥式自配型齒輪減速機|入力法蘭齒輪減速機

    產品類別:CHD|CVD|CHM|CVM齒輪減速機

    產品簡介:CHM臥式自配型齒輪減速機特點:結構緊湊、體積小、重量輕、噪音低、免保養,1#~3#箱體(對應出力軸直徑18~28mm)采用鋁合金材質,外觀精細美觀,齒軸經SKIVING精密滾齒加工,精度等級3~

    在線詢價

產品說明


CHM減速機|臥式減速機|自配型|直結型|入力法蘭齒輪減速機

產品名稱 齒輪減速機   類型 自配式減速機   型號 CHM
品牌 凱東KD 安裝方式 臥式(入力帶法蘭) 入力孔大小 Φ11 Φ14 Φ19 Φ24 Φ28
輸入功率 200W|400W|750W
1500W|2200W|3700W
減速比 1:3~1:200 出力軸大小 Φ18 Φ22 Φ28 Φ32 Φ40 Φ50

產品特點:結構緊湊、體積小、重量輕、噪音低、免保養

產品說明:

一、 減速箱箱體
1、1#~3#箱體(對應出力軸直徑18~28mm)采用鋁合金材質,外觀精細美觀;
2、4#~6#箱體(對應出力軸直徑32~50mm)采用鑄鐵材質,有效保證了箱體的承載力。
二、 齒輪與齒輪軸
1、 齒輪經精密滾齒加工,精度等級4~5級,齒輪材質為20CrMnTi,經高周波熱處理至HRC50°~55°;
2、齒軸經SKIVING精密滾齒加工,精度等級3~4級,齒軸經滲碳熱處理至HRC55°~60°;

適用行業
:自動化攪拌機械,五金機械,壓鑄設備,電鍍設備,印染機械等自動化機械設備行業。

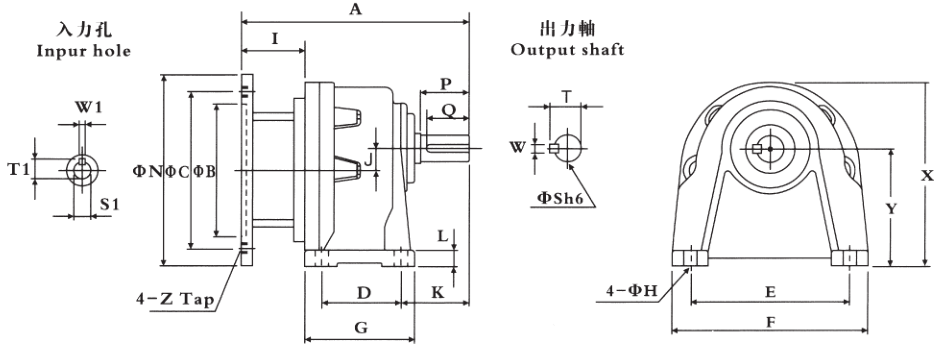

尺寸說明:





入力軸尺寸 INPUT BORE   出力軸尺寸 OUTPUT SHAFT
馬力
KW
入力軸
BORE
鍵槽
KEYWAY
  出力軸
SHAFT
鍵槽
KEYWAY

KEY
S1  W1  T1   Sh6  P W T Q SPEC
1/4HP Φ11 4 12.5   Φ18 30 5 20.2 25 5*5*25
1/2HP Φ14 5 16.3   Φ22 40 7 25 35 7*7*35
1HP Φ19 6 21.8   Φ28 45 7 31.1 40 7*7*40
2HP Φ24 8 27.3   Φ32 55 10 35.5 50 10*8*50
3HP Φ28 8 31.3   Φ40 65 10 43.5 60 10*8*60
5HP Φ28 8 31.3   Φ50 80 14 54 75 14*9*75


DIMENSIONS(M/M)
馬力
HP-4P
減速比
Gear Ratio
型號
TYPE
A B C D E F G H I J K L N X Y Z 重量
kg
200W 1/4HP 3-10 18 153 110 130 40 110 135 65 9 52.5 16 45 10 158 132 88.5 M8 4
15-90 22 188 110 130 65 130 159 90 11 52.5 18.2 56 15 158 152 97.5 M8 6
100-200 28 216 110 130 90 140 180 122 11 52.5 20.8 65 15 158 180 116 M8 8
400W 1/2HP 3-10 22 188 110 130 65 130 160 90 11 52.5 18.2 56 15 158 152 97.5 M8 6
15-90 28 216 110 130 90 140 180 122 11 52.5 20.8 65 15 158 180 116 M8 8
100-200 32 250 110 130 130 170 215 160 13 52.5 30.2 76 25 158 210 138.5 M8 21
750W 1HP 3-25 28 237 130 165 90 140 180 122 11 78 20.8 66 15 198 180 116 M10 11
30-120 32 275 130 165 130 170 215 160 13 78 30.2 76 25 198 210 138.5 M10 26
125-200 40 300 130 165 150 210 260 185 15 78 42.2 85 25 198 248 160 M10 38
1500W 2HP 3-25 32 275 130 165 130 170 215 160 13 78 30.2 76 25 198 210 138.5 M10 26
30-120 40 300 130 165 150 210 260 185 15 78 42.2 85 25 198 248 160 M10 39
2200W 3HP 3-60 40 320 180 215 150 210 260 185 15 95 42.2 85 25 250 248 160 M12 40
70-120 50 360 180 215 170 265 330 220 18 95 51.7 104 30 250 315 200 M12 45
3700W 5HP 3-25 40 320 180 215 150 210 260 185 15 95 42.2 85 25 250 248 160 M12 50
30-80 50 360 180 215 170 265 330 220 18 95 51.7 104 30 250 315 200 M12 55
備注:配合IEC馬達為主. AV AILABLE FOR METRIC MOTOR
