CHD|CVD|CHM|CVM齒輪減速機當前位置：網站首頁 > 所有電機 > 減速電機 > CHD|CVD|CHM|CVM齒輪減速機 >

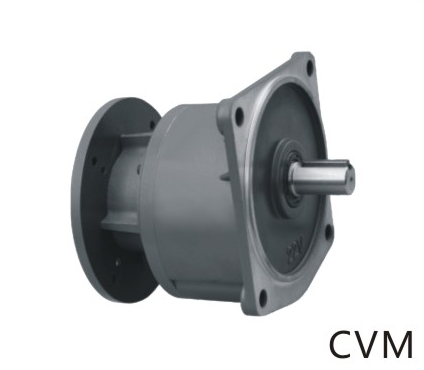

  • 產品名稱：CVM立式自配型齒輪減速機|入力法蘭齒輪減速機

    產品類別：CHD|CVD|CHM|CVM齒輪減速機

    產品簡介：CVM立式自配型齒輪減速機特點：結構緊湊、體積小、重量輕、噪音低、免保養。齒輪經精密滾齒加工，精度等級4～5級，齒輪材質為20CrMnTi，經高周波熱處理至HRC50°～55°；齒軸經SKIVING精密滾齒

    在線詢價

產品說明



CVM減速機|立式減速機|自配型/直結型|入力法蘭齒輪減速機
產品名稱 齒輪減速機   類型 自配式減速機   型號 CVM
品牌 凱東KD 安裝方式 立式（入力帶法蘭） 入力孔大小 Φ11 Φ14 Φ19 Φ24 Φ28
輸入功率 200W|400W|750W
1500W|2200W|3700W		 減速比 1:3～1:200 出力軸大小 Φ18 Φ22 Φ28 Φ32 Φ40 Φ50

產品特點:結構緊湊、體積小、重量輕、噪音低、免保養。

產品說明：

一、 減速箱箱體
1、1#～3#箱體（對應出力軸直徑18～28mm）采用鋁合金材質，外觀精細美觀；
2、4#～6#箱體（對應出力軸直徑32～50mm）采用鑄鐵材質，有效保證了箱體的承載力。
二、 齒輪與齒輪軸
1、 齒輪經精密滾齒加工，精度等級4～5級，齒輪材質為20CrMnTi，經高周波熱處理至HRC50°～55°；
2、齒軸經SKIVING精密滾齒加工，精度等級3～4級，齒軸經滲碳熱處理至HRC55°～60°；

適用行業:自動化攪拌機械,五金機械,壓鑄設備,電鍍設備,印染機械等自動化機械設備行業 。


尺寸表說明 DIMENSIONS

備注：1#本體（型號為18）C1為33.5，C2為65.5
2#本體（型號為22）C1為40，C2為80





入力軸尺寸 INPUT BORE   出力軸尺寸 OUTPUT SHAFT
馬力
KW		 入力軸
BORE		 鍵槽
KEYWAY		   出力軸
SHAFT		 鍵槽
KEYWAY		 鍵
KEY
S1  W1  T1   Sh6  P W T Q SPEC
1/4HP Φ11 4 12.5   Φ18 30 5 20.2 25 5*5*25
1/2HP Φ14 5 16.3   Φ22 40 7 25 35 7*7*35
1HP Φ19 6 21.8   Φ28 45 7 31.1 40 7*7*40
2HP Φ24 8 27.3   Φ32 55 10 35.5 50 10*8*50
3HP Φ28 8 31.3   Φ40 65 10 43.5 60 10*8*60
5HP  Φ28 8 31.3   Φ50 80 14 54 75 14*9*75


DIMENSIONS（M/M）
馬力
HP-4P		 減速比
Gear Ratio		 型號
TYPE		 A B C D E F G H I J K L N Y Z 重量
kg
200W 1/4HP 3-10 *18 153 110 130 50 140 120 120 9 52.5 16 38 12 158 5 M8 4
15-90 22 188 110 130 148 185 170 156 11 52.5 18.2 49 12 158 3.5 M8 6
15-90 *22 188 110 130 55 170 146 146 11 52.5 18.2 49 12 158 3.5 M8 6
100-200 28 216 110 130 170 220 200 190 11 52.5 20.8 57 15 158 4 M8 8
400W 1/2HP 3-10 22 188 110 130 148 185 170 156 11 52.5 18.2 49 12 158 3.5 M8 6
3-10 *22 188 110 130 55 170 146 146 11 52.5 18.2 49 12 158 3.5 M8 6
15-90 28 216 110 130 170 220 200 190 11 52.5 20.8 57 15 158 4 M8 8
100-200 32 250 110 165 185 255 240 225 13 52.5 30.2 67 17 158 4 M8 21
750W 1HP 3-25 28 237 130 165 170 220 200 190 11 78 20.8 57 15 198 4 M10 11
30-120 32 275 130 165 185 255 240 225 13 78 30.2 67 17 198 5 M10 26
125-200 40 300 130 165 230 310 300 275 15 78 42.2 79 20 198 4 M10 38
1500W 2HP 3-25 32 275 130 165 185 255 240 225 13 78 30.2 67 17 198 5 M10 26
30-120 40 300 130 215 230 310 300 275 15 78 42.2 79 20 198 5 M10 39
2200W 3HP 3-60 40 320 180 215 230 310 300 275 15 95 42.2 79 20 250 5 M12 39
70-120 50 360 180 215 280 390 360 330 19 95 51.7 90 20 250 5 M12 44
3700W 5HP 3-25 40 320 180 215 230 310 300 275 15 95 42.2 79 20 250 5 M12 55
30-80 50 360 180 130 280 390 360 330 19 95 51.7 90 20 250 5 M12 60

備注：配合IEC馬達為主. AV AILABLE FOR METRIC MOTOR
★屬于B型號出力法蘭?！顱ELONG TO B TYPE OUTPUT FLANGE.
