CHD|CVD|CHM|CVM齒輪減速機當前位置：網站首頁 > 所有電機 > 減速電機 > CHD|CVD|CHM|CVM齒輪減速機 >

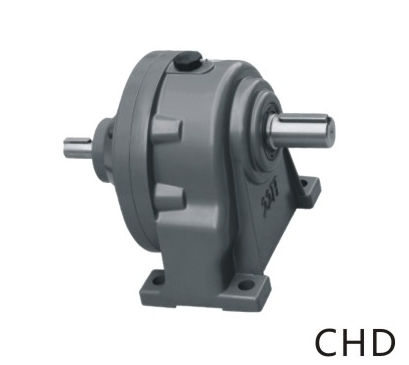

產品名稱：CHD減速機|臥式減速機|雙軸型齒輪減速機
產品類別：CHD|CVD|CHM|CVM齒輪減速機

產品簡介：CHD臥式雙軸型齒輪減速機特點:結構緊湊、體積小、重量輕、噪音低、免保養。1#～3#箱體（對應出力軸直徑18～28mm）采用鋁合金材質，外觀精細美觀；4#～6#箱體（對應出力軸直徑32～50mm）采用鑄

在線詢價

產品說明

CHD減速機|臥式減速機|雙軸型齒輪減速機

產品名稱	齒輪減速機	類型	雙軸減速機	型號	CHD
品牌	凱東KD	安裝方式	臥式（入力帶軸）	入力軸大小	Φ14 Φ16 Φ19 Φ24 Φ28
輸入功率	100W\|200W\|400W\|750W 1500W\|2200W\|3700W	減速比	1:3～1:200	出力軸大小	Φ18 Φ22 Φ28 Φ32 Φ40 Φ50

產品特點:結構緊湊、體積小、重量輕、噪音低、免保養。

產品說明：

一、減速箱箱體

1、1#～3#箱體（對應出力軸直徑18～28mm）采用鋁合金材質，外觀精細美觀；

2、4#～6#箱體（對應出力軸直徑32～50mm）采用鑄鐵材質，有效保證了箱體的承載力。

二、齒輪與齒輪軸

1、齒輪經精密滾齒加工，精度等級4～5級，齒輪材質為20CrMnTi，經高周波熱處理至HRC50°～55°；

2、齒軸經SKIVING精密滾齒加工，精度等級3～4級，齒軸經滲碳熱處理至HRC55°～60°；

適用行業:自動化攪拌機械,五金機械,壓鑄設備,電鍍設備,印染機械等自動化機械設備行業。

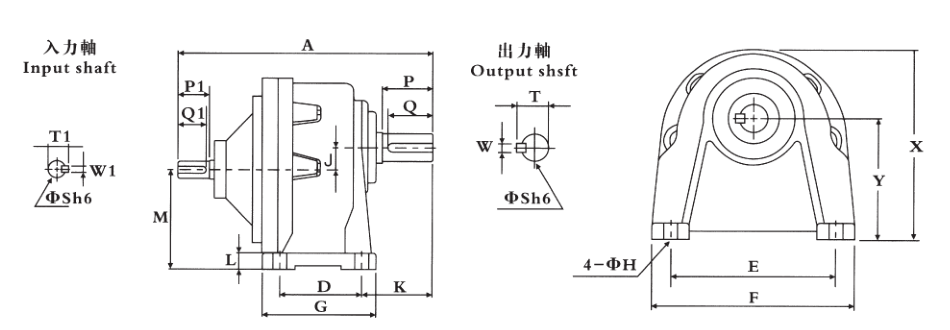

尺寸表說明 DIMENSIONS

入力軸尺寸 INPUT BORE							出力軸尺寸 OUTPUT SHAFT
入力軸 BORE			鍵槽 KEYWAY			鍵 KEY	出力軸 SHAFT		鍵槽 KEYWAY			鍵 KEY
KW	S1h6	P1	W1	T1	Q1	SPEC	Sh6	P	W	T	Q	SPEC
0.1/0.2	14	25	5	16.2	22	5522	Φ18	30	5	20.2	25	5525
0.4	14	30	5	16.2	25	5525	Φ22	40	7	25	35	7735
0.75	19	40	6	21.7	35	6635	Φ28	45	7	31.1	40	7740
1.5	24	50	8	27.1	45	8745	Φ32	55	10	35.5	50	10850
2.2	28	55	8	31.1	50	8750	Φ40	65	10	43.5	60	10860
3.7	28	55	8	31.1	50	8750	Φ50	80	14	54	75	14975

DIMENSIONS（M/M）

馬力 HP-4P	減速比 Gear Ratio	型號 TYPE	A	D	E	F	G	H	J	K	L	M	X	Y	重量 kg
100W 1/8HP	3-50	18	168	40	110	135	65	9	16	45	10	72.5	132	88.5	3
100W 1/8HP	60-200	22	200	65	130	160	90	11	18.2	56	15	80	152	97.5	4
200W 1/4HP	3-10	18	168	40	110	135	65	9	16	45	10	72.5	132	88.5	3
	15-90	22	200	65	130	160	90	11	18.2	56	15	80	152	97.5	5
	100-200	28	258	90	140	180	120	11	20.8	65	15	95.2	180	116	7
400W 1/2HP	3-10	22	207	65	130	160	90	11	18.2	56	15	80	152	97.5	6
	15-90	28	263	90	140	180	120	11	20.8	65	15	95.2	180	116	7
	100-200	32	300	130	170	215	160	13	30.2	76	25	108.5	210	138.5	19
750W 1HP	3-25	28	269	90	140	180	120	11	20.8	65	15	95.2	180	116	7
	30-120	32	310	130	170	215	160	13	30.2	76	25	108.5	210	138.5	21
	125-200	40	336	150	210	260	185	15	42.2	85	25	117.8	248	160	35
1500W 2HP	3-25	32	320	130	170	215	160	13	30.2	76	25	108.5	210	138.5	21
1500W 2HP	30-120	40	350	150	210	260	185	15	42.2	85	25	117.8	248	160	35
2200W 3HP	3-60	40	360	150	210	260	185	15	42.2	85	25	117.8	248	160	35
2200W 3HP	70-120	50	410	170	265	330	220	19	51.7	104	30	148.6	315	200	43
3700W 5HP	3-25	40	360	150	210	260	185	15	42.2	85	25	117.8	248	160	35
3700W 5HP	30-80	50	410	170	265	330	220	19	51.7	104	30	148.6	315	200	43
