CHD|CVD|CHM|CVM齒輪減速機當前位置：網站首頁 > 所有電機 > 減速電機 > CHD|CVD|CHM|CVM齒輪減速機 >
  • 產品名稱：CVD減速機|立式減速機|雙軸型齒輪減速機

    產品類別：CHD|CVD|CHM|CVM齒輪減速機

    產品簡介：CVD立系雙軸型齒輪減速機 特點:結構緊湊、體積小、重量輕、噪音低、免保養。 適用行業:自動化攪拌機械,五金機械,壓鑄設備,電鍍?cè)O(shè)備,印染機械等自動化機械設備行業。

    在線詢價

產品說明


CVD減速機|立式減速機|雙軸型齒輪減速機
產品名稱 齒輪減速機   類型 雙軸減速機   型號 CVD
品牌 凱東KD 安裝方式 臥式(入力帶軸) 入力軸大小 Φ14 Φ16 Φ19 Φ24 Φ28
輸入功率 100W/200W/400W/750W
1500W/2200W/3700W		 減速比 1:3～1:200 出力軸大小 Φ18 Φ22 Φ28 Φ32 Φ40 Φ50

產品特點:結構緊湊、體積小、重量輕、噪音低、免保養。

產品說明：

一、 減速箱箱體
1、1#～3#箱體（對應出力軸直徑18～28mm）采用鋁合金材質，外觀精細美觀；
2、4#～6#箱體（對應出力軸直徑32～50mm）采用鑄鐵材質，有效保證了箱體的承載力。
二、 齒輪與齒輪軸
1、 齒輪經精密滾齒加工，精度等級4～5級，齒輪材質為20CrMnTi，經高周波熱處理至HRC50°～55°；
2、齒軸經SKIVING精密滾齒加工，精度等級3～4級，齒軸經滲碳熱處理至HRC55°～60°；

適用行業:自動化攪拌機械,五金機械,壓鑄設備,電鍍?cè)O(shè)備,印染機械等自動化機械設備行業。

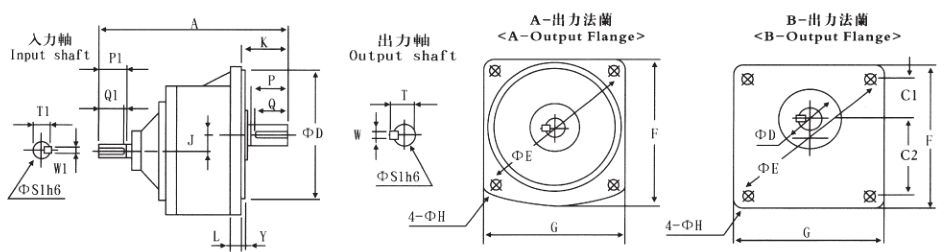

尺寸表說明 DIMENSIONS

                                                                                                                                                    備注：1#本體（型號為18）C1為33.5，C2為65.5
                                                                                                                                                                 2#本體（型號為22）C1為40，C2為80



入力軸尺寸 INPUT BORE   出力軸尺寸 OUTPUT SHAFT
入力軸
BORE		 鍵槽
KEYWAY		 鍵
KEY		   出力軸
SHAFT		 鍵槽
KEYWAY		 鍵
KEY
KW S1h6 P1 W1 T1 Q1 SPEC   Sh6  P W T Q SPEC
0.1/0.2 14 25 5 16.2 22 5*5*22   Φ18 30 5 20.2 25 5*5*25
0.4 14 30 5 16.2 25 5*5*25   Φ22 40 7 25 35 7*7*35
0.75 19 40 6 21.7 35 6*6*35   Φ28 45 7 31.1 40 7*7*40
1.5 24 50 8 27.1 45 8*7*45   Φ32 55 10 35.5 50 10*8*50
2.2 28 55 8 31.1 50 8*7*50   Φ40 65 10 43.5 60 10*8*60
3.7 28 55 8 31.1 50 8*7*50   Φ50 80 14 54 75 14*9*75


DIMENSIONS（M/M）
馬力
HP-4P		 減速比
Gear Ratio		 型號
TYPE		 A D E F G H J K L Y 重量
kg
100W 1/8HP 3-50 *18 168 50 140 120 120 9 16 38 12 5 3
60-200 22 200 148 185 170 156 11 18.2 49 12 3.5 4
60-200 *22 200 55 170 146 146 11 18.2 49 12 3.5 4
200W 1/4HP 3-10 *18 168 50 140 120 120 9 16 38 12 5 3
15-90 22 200 148 185 170 156 11 18.2 49 12 3.5 5
15-90 *22 200 55 170 146 146 11 18.2 49 12 3.5 4
100-200 28 258 170 220 195 180 11 20.8 57 15 4 7
400W 1/2HP 3-10 22 207 148 185 170 156 11 18.2 49 12 3.5 6
3-10 *22 200 55 170 146 146 11 18.2 49 12 3.5 4
15-90 28 263 170 220 195 180 11 20.8 57 15 4 7
100-200 32 300 185 255 240 225 13 30.2 67 17 4 19
750W 1HP 3-25 28 268 170 220 195 180 11 20.8 57 15 4 7
30-120 32 310 185 255 240 225 13 30.2 67 17 4 21
125-200 40 336 230 310 300 275 15 20.8 79 20 5 35
1500W 2HP 3-25 32 320 185 255 240 225 13 30.2 67 17 4 21
30-120 40 350 230 310 300 275 15 42.2 79 20 5 35
2200W 3HP 3-60 40 360 230 310 300 275 15 30.2 79 20 5 35
70-120 50 400 280 390 360 330 19 51.7 90 20 5 43
3700W 5HP 3-25 40 360 230 310 300 275 15 42.2 79 20 5 35
30-80 50 400 280 390 360 330 19 51.7 90 20 5 43

備注：★屬于B型號出力法蘭?！顱ELONG TO B TYPE OUTPUT FLANGE.
