產品說明

6W直流電機,12V|24V直流馬達

6W	DC系列
	DC	12V	24V
		90V	220V

馬達說明：

產品名稱	微型直流減速電機 微型直流減速馬達	功率	6W	電壓	直流12V|24V
12V電機	2D06-12GN-18S	24V電機	2D06-24GN-18S	減速箱	2GN15K
轉速	1800r/min	減速比	1:3～1:180	輸出轉速	10～600r/min

產品特點：
1、體積小，節省空間，安裝方便；
2、外殼采用鋁合金材質，外觀精美；
3、減速箱為斜齒結構，噪音低，壽命長；
4、調速范圍廣，90～1800r/min可調；
5、品種豐富，功率齊全，6W～300W，可正反轉。

馬達性能參數    Motor performance   parameters

型號 Model	電壓 Voltage	功率 Power	空載參數 No-load Parameters		負載參數   Load Parameters			電刷壽命 Brush Life	馬達重量 Motor Weight	備注 Remarks
			轉速 Speed	電流 Current	轉速 Speed	力矩 Torque	電流 Current
	V	W	RPM	A	RPM	kg.cm	A	H	kg
2D06-12□	12	6	3200	0.6	2950	0.2	0.8	2000	0.6
2D06-90□	24	6	3200	0.3	2950	0.2	0.5	2000	0.6
2D10-12□	90	6	3000	0.2	2800	0.2	0.3	2000	0.6

減速箱允許力矩    Allowable   Torque on  Gearbox

型號 Model	減速比		75	90	100	120	150	180	200
2D06 -24□ 2D10 -24□	輸出軸轉速 utput Shaft Spe	r/min	43	36	32	27	21	18	16
	允許力矩 Allowable   Torque	N.m	0.89	1.06	1.18	1.42	1.77	2.13	2.36
		kgf.cm	9.04	10.85	12.1	14.47	18.1	21.71	24.12

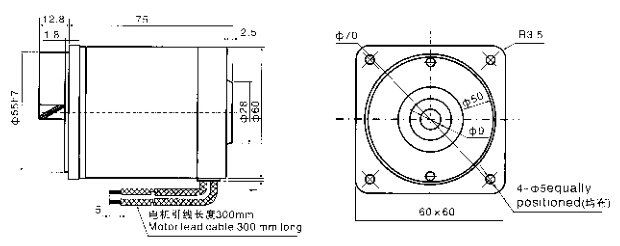

馬達外形尺寸：

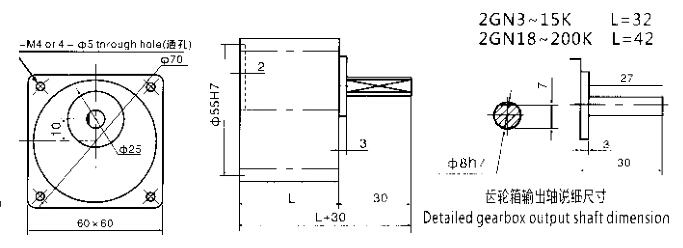

減速箱外形尺寸：

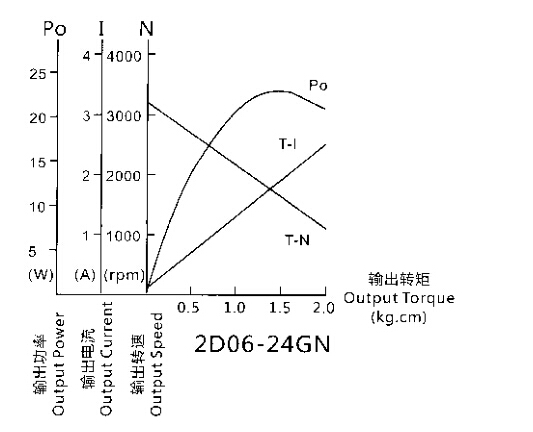

馬達特性曲線：

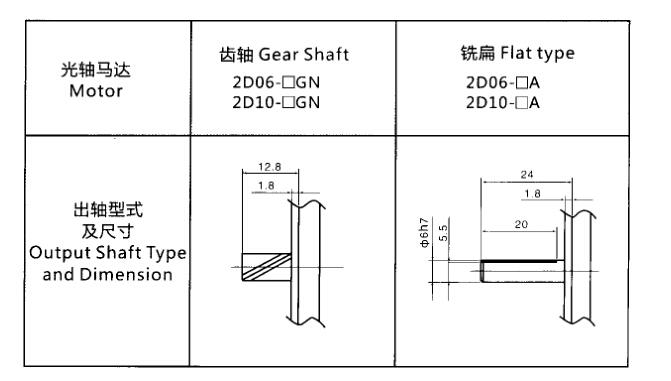

光軸馬達出軸尺寸：
