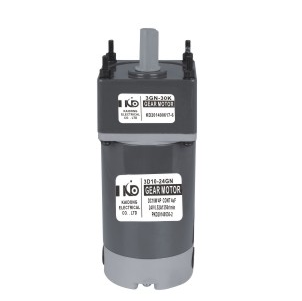

- 產品名稱：15W直流電機,12V|24V直流馬達
產品類別：6W～300W小型直流減速電機
產品簡介：15W直流馬達 產品特點： 1、體積小，節省空間，安裝方便； 2、外殼采用鋁合金材質，外觀精美； 3、減速箱為斜齒結構，噪音低，壽命長； 4、調速范圍廣，90～1800r/min可調； 5、品種豐富
產品說明
15W直流電機,12V|24V直流馬達
| 15W | DC系列 | ||
| DC | 12V | 24V | |
| 90V | 220V | ||
馬達說明：
| 產品名稱 |
微型直流減速電機 微型直流減速馬達 |
功率 | 15W | 電壓 | 直流12V|24V |
| 12V電機 | 3D15-12GN-18S | 24V電機 | 3D15-24GN-18S | 減速箱 | 3GN25K |
| 轉速 | 1800r/min | 減速比 | 1:3～1:180 | 輸出轉速 | 10～600r/min |
產品特點：
1、體積小，節省空間，安裝方便；
2、外殼采用鋁合金材質，外觀精美；
3、減速箱為斜齒結構，噪音低，壽命長；
4、調速范圍廣，90～1800r/min可調；
5、品種豐富，功率齊全，6W～300W，可正反轉。

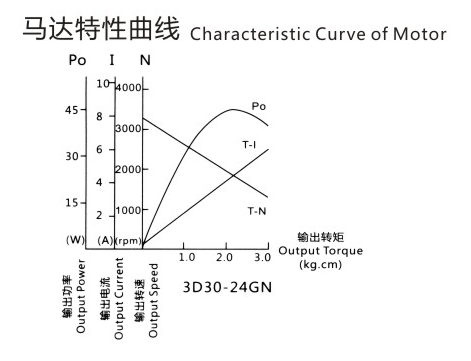

馬達性能參數 Motor performance parameters
|
型號 Model |
電壓 Voltage |
功率 Power |
空載參數 No-load Parameters | 負載參數 Load Parameters |
電刷壽命 Brush Life |
馬達重量 Motor Weight |
備注 Remarks |
|||
|
轉速 Speed
|
電流 Current | 轉速 Speed | 力矩 Torque | 電流 Current | ||||||
| V | W | RPM | A | RPM | kg.cm | A | H | kg | ||
| 2D06-12□ | 12 | 30 | 3300 | 1.0 | 3000 | 0.8 | 3.50 | 2000 | 1.0 | |
| 2D06-24□ | 24 | 30 | 3300 | 0.6 | 2800 | 0.87 | 1.50 | 2000 | 1.0 | |
| 2D06-90□ | 90 | 30 | 3300 | 0.2 | 2800 | 0.7 | 0.80 | 2000 | 1.0 | |

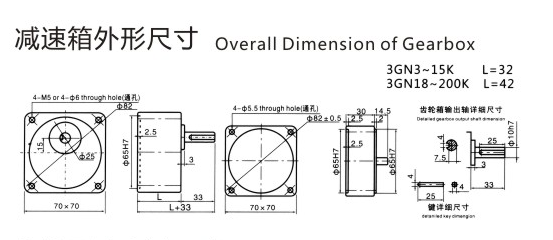

減速箱允許力矩 Allowable Torque on Gearbox
| 型號 Model |
減速比
|
3 | 3.6 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | |
|
2D06 -24□ 2D10 -24□ |
輸出軸轉速 utput Shaft Spe |
r/min | 1067 | 889 | 640 | 533 | 427 | 356 | 320 | 256 | 213 | 178 | 160 | 128 | 107 | 89 | 80 | 64 | 53 |
|
允許力矩 Allowable Torque |
N.m | 0.21 | 0.25 | 0.34 | 0.41 | 0.52 | 0.62 | 0.69 | 0.86 | 1.03 | 1.24 | 1.24 | 1.56 | 1.87 | 2.24 | 2.49 | 3.11 | 3.38 | |
| kgf.cm | 2.1 | 2.6 | 3.5 | 4.2 | 5.3 | 6.3 | 7.0 | 8.8 | 10.5 | 12.6 | 12.6 | 15.9 | 19.1 | 22.8 | 25.4 | 31.7 | 34.5 |
| 型號 Model |
減速比
|
75 | 90 | 100 | 120 | 150 | 180 | 200 | |
|
2D06 -24□ 2D10 -24□ |
輸出軸轉速 utput Shaft Spe |
r/min | 43 | 36 | 32 | 27 | 21 | 18 | 16 |
|
允許力矩 Allowable Torque |
N.m | 4.22 | 4.9 | 4.9 | 4.9 | 4.9 | 4.9 | 4.9 | |
| kgf.cm | 43.1 | 50 | 50 | 50 | 50 | 50 | 50 |
