產品說明

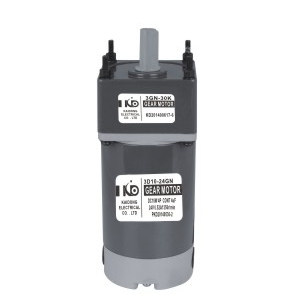

60W直流電機,12V|24V直流馬達

60W	DC系列
	DC	12V	24V
		90V	220V

馬達說明：

產品名稱	微型直流減速電機 微型直流減速馬達	功率	60W	電壓	直流12V|24V|90V
12V電機	5D60-12GN-18S	24V電機	5D60-24GN-18S	減速箱	5GN36K/5GU36K
轉速	1800r/min	減速比	1:3～1:180	輸出轉速	10～600r/min

馬達特點：
1、體積小，節(jié)省空間，安裝方便；
2、外殼采用鋁合金材質，外觀精美；
3、減速箱為斜齒結構，噪音低，壽命長；
4、調速范圍廣，90～1800r/min可調；
5、品種豐富，功率齊全，6W～300W，可正反轉。

馬達性能參數    Motor performance   parameters

型號 Model	電壓 Voltage	功率 Power	空載參數 No-load Parameters		負載參數 Load Parameters			電刷壽命 Brush Life	馬達重量 Motor Weight	備注 Remarks
			轉速 Speed	電流 Current	轉速 Speed	力矩 Torque	電流 Current
	V	W	RPM	A	RPM	kg.cm	A	H	kg
5D60-12□	12	60	3100	2	2600	2.3	9	2000	2.2
5D60-24□	24	60	3000	1	2800	1.4	3.5	2000	2.2
5D60-90□	90	60	3200	0.3	2900	1.3	1	2000	2.2

減速箱允許力矩    Allowable   Torque on  Gearbox
齒輪箱形式   Model  of Gearbox ：5GN□k

型號 Model	減速比		3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60
2D06 -24□ 2D10 -24□	輸出軸轉速 utput Shaft Spe	r/min	1033	861	620	517	413	344	310	248	207	172	155	124	103	86	78	62	52
	允許力矩 Allowable   Torque	N.m	0.31	0.37	0.62	0.62	0.77	0.93	1.03	1.29	1.55	1.86	1.86	2.32	2.79	3.35	3.36	4.2	5.04
		kgf.cm	3.2	3.8	6.3	6.3	7.9	9.5	10.5	13.2	15.8	19.00	19.00	23.71	28.46	34.15	34.3	44.23	51.45

型號 Model	減速比		75	90	100	120	150	180	200
2D06 -24□ 2D10 -24□	輸出軸轉速 utput Shaft Spe	r/min	41	34	31	26	21	17	16
	允許力矩 Allowable   Torque	N.m	6.3	7.56	8.4	9.8	9.8	9.8	9.8
		kgf.cm	64.32	77.18	85.8	100	100	100	100
