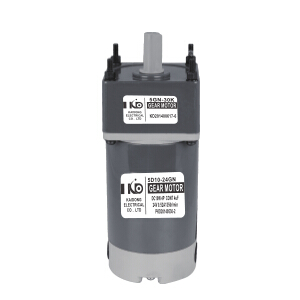

產品說明

90W直流電機,12V|24V直流馬達:

90W	DC系列
	DC	12V	24V
		90V	220V

馬達說明：

產品名稱	微型直流減速電機 微型直流減速馬達	功率	90W	電壓	直流12V|24V|90V
12V電機	5D90-12GN-18S	24V電機	5D90-24GN-18S	減速箱	5GN60K/5GU60K
轉速	1800r/min	減速比	1:3～1:180	輸出轉速	10～600r/min

產品特點：
1、體積小，節省空間，安裝方便；
2、外殼采用鋁合金材質，外觀精美；
3、減速箱為斜齒結構，噪音低，壽命長；
4、調速范圍廣，90～1800r/min可調；
5、品種豐富，功率齊全，6W～300W，可正反轉。

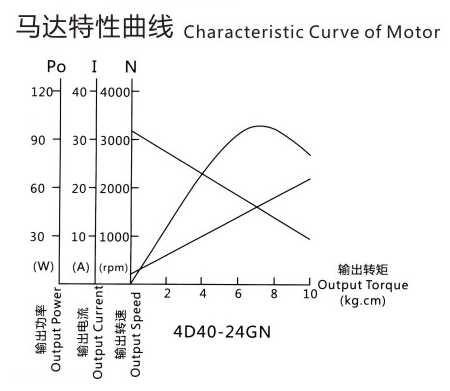

馬達性能參數    Motor performance parameters

型號 Model	電壓 Voltage	功率 Power	空載參數 No-load Parameters		負載參數 Load Parameters			電刷壽命 Brush Life	馬達重量 Motor Weight	備注 Remarks
			轉速 Speed	電流 Current	轉速 Speed	力矩 Torque	電流 Current
	V	W	RPM	A	RPM	kg.cm	A	H	kg
5D90-12□	12	90	3100	2	2600	3.4	12	2000	2.2
5D90-24□	24	90	3300	1	2800	3.2	5	2000	2.2
5D90-90□	90	90	3000	0.3	2800	3.2	1.4	2000	2.2

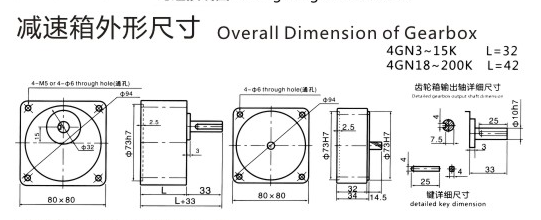

減速箱允許力矩    Allowable Torque on Gearbox
齒輪箱形式   Model of Gearbox  ：5GN□k

型號 Model	減速比		3	3.6	5	6	7.5	9	10	12.5	15	18	20	25	30	36	40	50	60
2D06 -24□ 2D10 -24□	輸出軸轉速 utput Shaft Spe	r/min	1100	916	660	550	440	366	330	264	220	183	165	132	110	91	82	66	55
	允許力矩 Allowable   Torque	N.m	0.64	0.76	1.05	1.27	1.58	1.9	1.9	2.38	2.85	3.42	3.44	4.3	5.16	6.19	6.88	8.6	10.31
		kgf.cm	6.53	7.75	10.8	12.92	16.1	19.37	19.4	24.25	29.1	34.92	35.08	43.85	52.62	63.15	70.16	87.7	105.2

型號 Model	減速比		75	90	100	120	150	180	200
2D06 -24□ 2D10 -24□	輸出軸轉速 utput Shaft Spe	r/min	44	36	33	27	22	18	17
	允許力矩 Allowable   Torque	N.m	12.89	13.83	15.4	18.44	19.6	19.6	19.6
		kgf.cm	131.56	141.1	157	188.2	200	200	200
