產品名稱：SWL升降機|蝸輪絲桿升降機
產品類別：SWL升降機

產品簡介：SWL系列蝸桿絲桿是一種基礎升降設備，該產品廣泛應用于機械、冶金、化工、醫藥、建筑、水利、文化等行業，具有起升、下降及借助輔件推進、翻轉及多種高、降位置調整等諸多功能

在線詢價

產品說明

概述

Overview

SWL系列蝸桿絲桿是一種基礎升降設備，該產品廣泛應用于機械、冶金、化工、醫藥、建筑、水利、文化等行業，具有起升、

下降及借助輔件推進、翻轉及多種高、降位置調整等諸多功能。具有結構緊湊、體積小、重量輕、動力源廣泛、無噪音、安裝

方便、使用靈活、功能多、配套形式多、可靠性強、使用壽命長等許多特點?？梢詥闻_或多臺組合使用，能按一定程序準確地

控制調整提升或推進的高度，可以用電動或其他動力，也可以手動。有不同的結構型式和裝配型式，提升高度按用戶的要求定

制。

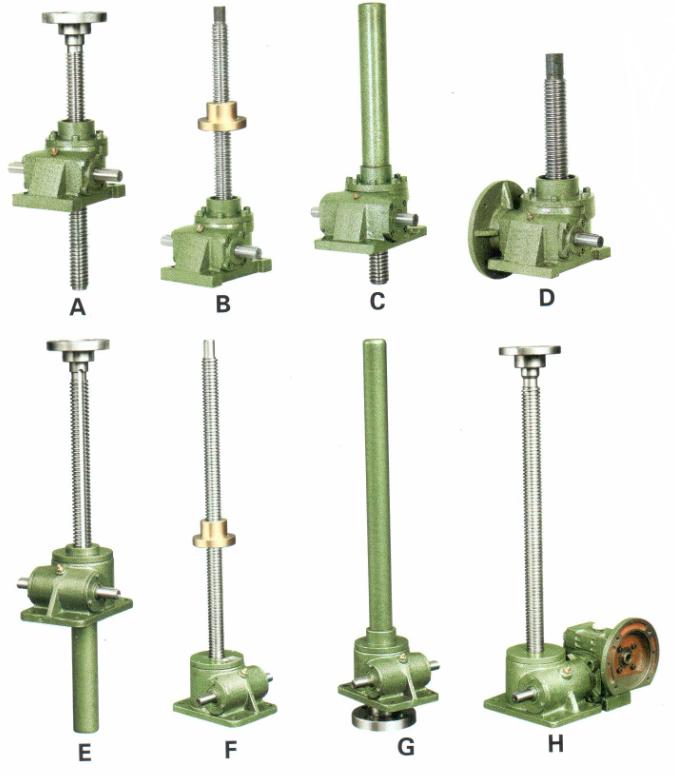

型式、規格及表示方法

Said method type, specification and

◎ 結構型式 Structure type
1型——絲桿作軸向移動
2型——絲桿作旋轉運動、螺母作軸向移動

◎ 裝配型式 Assembly type
A型——絲桿（或螺母）向上移動
B型——絲桿（或螺母）向下移動

◎ 絲桿頭部型式 Screw head type
1 型結構型式的絲桿頭部分為Ⅰ型（圓柱型）、Ⅱ型（法蘭型）、Ⅲ型（螺紋型）
、Ⅳ型（扁頭型）四種型式。
2 型結構型式的絲桿頭部分為Ⅰ型（圓柱型）、Ⅲ型（螺紋型）二種型式。

◎ 傳動化 Transmission of
普通速比（P）、慢速比（M）
提升承載能力
2.5,5,10,15,20,25,35（×10kN）七種

◎ 絲桿的防護 Protective wire rod
1型結構有基本型、防旋轉型（F）和帶防護罩型（Z）；
2型結構有基本型和帶防護罩型（Z）。

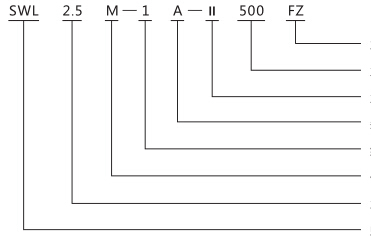

◎ 表示方法 Said method

	絲桿防護型式代號（基本型不注）絲桿行程絲桿頭部型式代號型式代號結構型式代號傳動比代號（普通P不注）承載能力（25kN，相當于2.5噸）蝸輪絲桿升降機

外形尺寸

Size and shape

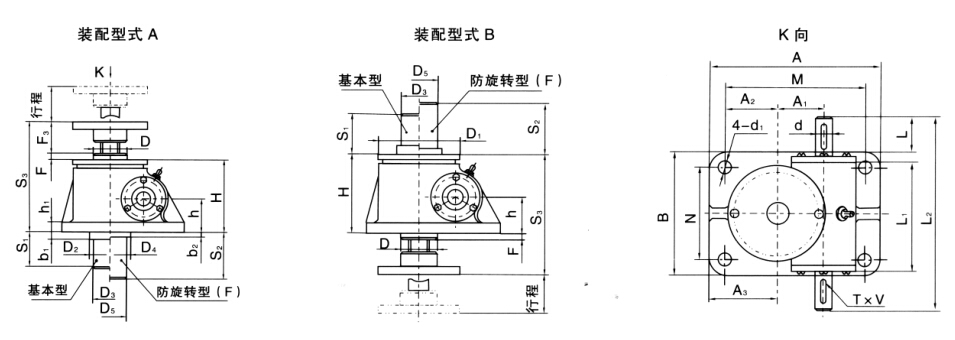

◎ 1型結構型式 The 1 type of structure

型號	S 1	S2	S3	A	B	M	N	H	h	h1	d(k6)	d1	鍵GB1096	L	L1	L2	D	D1	D2	D3	D4	D5	A1	A2	A3	b1	b2	F
WSL1	行程+20	行程+80	110	120	105	95	85	84	40	10	14	9	5×5×25	28	105	161	-	80	-	-	-	-	31.2	34.5	47.2	-	-	-
SWL2.5		行程+110	150.5	165	120	135	90	97	45	12	16	14	5×5×32	-	110.5	190	48	98	70	45	98	60	45.2	50	65	20	20	8.5
SWL5		行程+110	193	212	155	168	114	130	61.5	18	20	17	6×6×45	-	132	228	65	122	90	60	110	70	56.2	58	80	25	18	12
SWL10 SWL15		行程+150	230	235	200	190	155	150	70	16	25	21	8×7×45	42	172	280	80	150	100	76	130	95	66.8	63.5	86	17	18	6.5
SWL20		行程+190	262	295	215	240	160	176	87	20	28	28	8×7×45	42	213.5	322	100	185	120	83	170	108	72.5	95	122.5	35	31	6
SWL25		行程+205	317	350	260	280	190	217	102	25	32	35	10×8×50	58	221	355	130	205	150	114	200	133	97	95	130	30	40	8
SWL35		行程+250	350	430	280	360	210	240	115	30	38	35	10×8×70	80	265	430	150	260	180	121	210	139	120	135	170	35	40	10
SWL50		行程+285	416	475	500	385	406	280	121	32	38	45	10×8×90	105	310	558	170	300	220	145	260	170	135	80	125	45	50	16

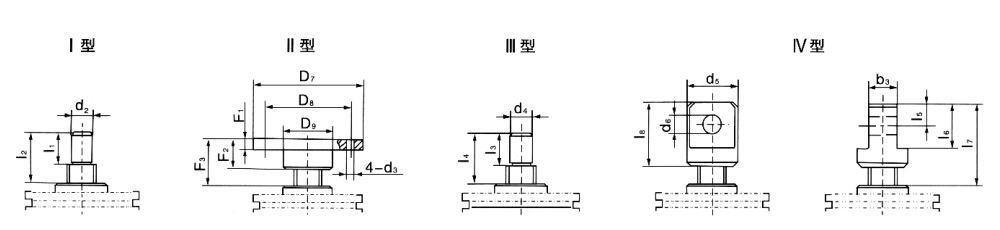

◎ 絲桿頭部型式 Screw head type

型號	絲桿頭部型式
	Ⅰ			Ⅱ							Ⅲ	Ⅳ	Ⅳ
	d2(k6)	L1	L2	D7	D8	D9	d3	F1	F2	F3	d4	L3	L4	d5	d6(H8)	b3	L5	L6	L7	L8
SWL1	20	20	30	80	65	40	10	8	25	30	M20*1.5g	15	30	45	20	25	20	45	70	65
SWL2.5	20	30	45	98	75	40	14	12	30	45	M22*1.5-6g	30	45	50	25	30	25	50	85	70
SWL5	25	40	51	122	85	50	17	18	40	51	M30*2-6g	39	51	65	35	42	37.5	75	117	105
SWL10	40	50	73.5	150	105	65	21	20	50	73.5	M42*2-6g	50	73.5	90	50	60	50	100	153.5	130
SWL5	40	50	73.5	150	105	65	21	20	50	73.5	M42*2-6g	50	73.5	90	50	60	50	100	153.5	130
SWL20	50	60	80	185	140	90	26	20	60	80	M48*2-6g	60	80	110	60	75	60	120	170	150
SWL25	70	63	92	205	155	100	27	25	63	92	M70*3-6g	63	92	130	70	90	70	140	204	175
SWL35	80	80	100	260	200	130	33	30	80	100	M80*3-6g	80	100	150	80	105	80	160	240	220
SWL50	95	90	120	300	225	150	39	35	90	120	M95*3-6g	90	120	180	80	120	80	160	270	240

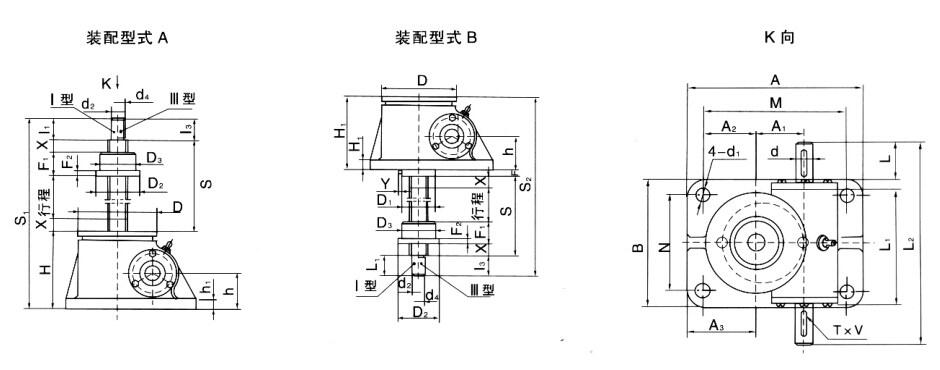

◎ 1型結構型式 The 1 type of structure

型號	S	S1	S2	A	B	M	N	H	H1	h	h1	d(k6)	d1	鍵GB1096	L	L1	L2	D	D1	A1	A2	A3	F	安全裕度 X	Y
WSL1	行程+50	行程+120	行程+238.5	105	120	95	85	84	84	40	10	14	9	5×5×25	28	105	161	80	-	31.2	-	-	-	25	-
SWL2.5	行程+85	行程+215	行程+238.5	165	120	135	90	100	97	45	12	16	14	5×5×32	-	110.5	190	98	68	45.2	50	65	26.5	20	3
SWL5	行程+100	行程+270	行程+300	212	155	168	114	131	131	61.5	14	20	17	6×6×45	-	132	228	122	83	56.2	58	80	30	20	3
SWL10 SWL15	行程+125	行程+335	行程+359	235	200	190	155	160	150	70	16	25	21	8×7×45	42	172	280	150	110	66.8	63.5	86	34	25	1
SWL20	行程+150	行程+404	行程+430	295	215	240	160	194	181	87	20	28	28	8×7×45	42	213.5	322	185	140	72.5	95	122.5	39	25	3
SWL25	行程+170	行程+476	行程+513	350	260	280	190	226	211	102	25	32	35	10×8×50	58	221	355	205	160	97	95	130	52	25	4
SWL35	行程+205	行程+535	行程+580	430	280	360	210	250	250	115	30	38	35	10×8×70	80	265	430	260	180	120	135	170	45	30	4
SWL50	行程+250	行程+603	行程+685	475	500	385	406	290	280	121	32	38	45	10×8×90	105	310	558	300	200	135	80	125	65	40	5

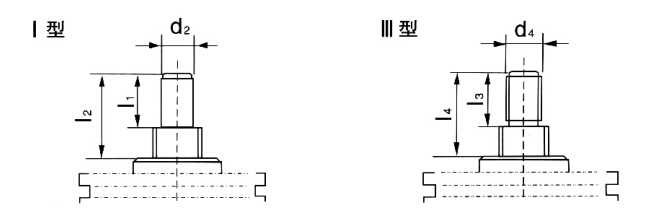

◎ 絲桿頭部型式 Screw head type

型號	活動螺母尺寸				絲桿頭部型式
	活動螺母尺寸				Ⅰ		Ⅲ
	D2	D3(h9)	F1	F2	D2(k6)	L4	d4	I3
SWL2.5	80	50	45	15	20	30	M22×1.5-6 g	30
SWL5	87	70	60	18	25	40	M30×2-6 g	39
SWL10	110	90	75	25	40	50	M42×2-6 g	50
SWL15	110	90	75	25	40	50	M42×2-6 g	50
SWL20	120	90	100	30	50	60	M48×2-6 g	60
SWL25	155	130	120	35	70	63	M70×3-6 g	63
SWL35	190	150	145	35	80	80	M80×3-6 g	80
SWL50	220	180	170	50	95	90	M95×3-6 g	90
