SWL蝸輪絲桿升降機
概 述  Overview

SWL系列蝸桿絲桿是一種基礎升降設備，該產品廣泛應用于機械、冶金、化工、醫(yī)藥、建筑、水利、文化等行業(yè)，具有起升、
下降及借助輔件推進、翻轉及多種高、降位置調整等諸多功能。具有結構緊湊、體積小、重量輕、動力源廣泛、無噪音、安裝
方便、使用靈活、功能多、配套形式多、可靠性強、使用壽命長等許多特點?？梢詥闻_或多臺組合使用，能按一定程序準確地
控制調整提升或推進的高度，可以用電動或其他動力，也可以手動。有不同的結構型式和裝配型式，提升高度按用戶的要求定
制。
型式、規(guī)格及表示方法Said method type, specification and

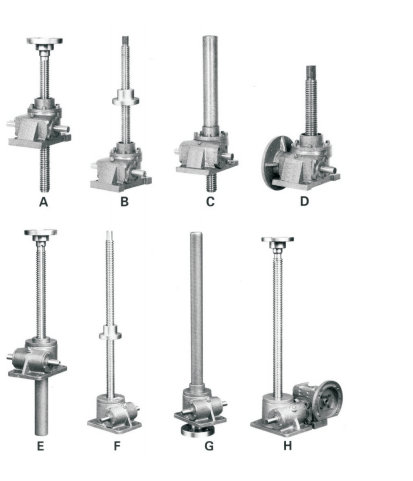

◎ 結構型式   Structure   type
1型——絲桿作軸向移動
2型——絲桿作旋轉運動、螺母作軸向移動

◎ 裝配型式   Assembly   type
A型——絲桿（或螺母）向上移動
B型——絲桿（或螺母）向下移動
◎ 絲桿頭部型式    Screw head  type
1型結構型式的絲桿頭部分為Ⅰ型（圓柱型）、Ⅱ型（法蘭型）、Ⅲ型（螺紋型）
、Ⅳ型（扁頭型）四種型式。

2型結構型式的絲桿頭部分為Ⅰ型（圓柱型）、Ⅲ型（螺紋型）二種型式。
◎ 傳動化   Transmission   of
普通速比（ P）、慢速比（ M）
提升承載能力
2.5,5,10,15,20,25,35    （×10kN）七種
◎ 絲桿的防護   Protective   wire  rod
1型結構有基本型、防旋轉型（  F）和帶防護罩型（  Z）；
2型結構有基本型和帶防護罩型（  Z）

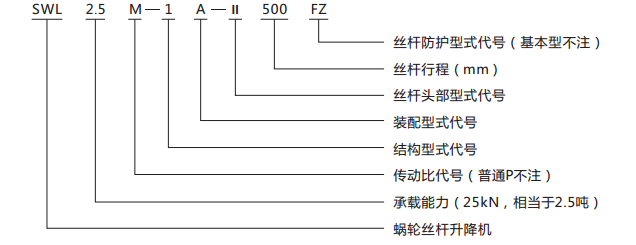

◎ 表示方法Said methot
